江门LED开关电源 :LED驱动电源电路的保护方法

2022-04-15 1097

  使用保险丝(管)的1保护LED电路

  因为保险丝是一个一次性和响应速度慢,效果差,使用麻烦,所以保险丝不适合在LED灯产品,因为LED灯现在主要是在城市的光荣工程和照明工程。它需要保护电路,对LED非常苛刻:超出正常电流可以立即启动保护,对LED电源通道断开,使电源的LED和可以保护,在灯后的正常和自动恢复电源,不影响LED工作。电路不能太复杂,体积不能太大,成本会很低。因此,它是非常困难的使用保险丝。

  2使用瞬态电压抑制二极管(电视)

  暂态电压抑制二极管是一种高性能的保护装置,一个二极管的形式。当两极由反向瞬态冲击,在10至零下12秒的时间,在很短的时间内,高电阻之间的电阻立即降低到低电阻率,高达几千瓦的功率激增,两个电极之间的电压钳位在一个预定的电压值,保护了电子电路的精密元件。瞬态电压抑制二极管具有响应时间快、功率瞬态过大、漏电流低、击穿电压偏差一致性好、钳位电压容易控制、、体积小等优点。

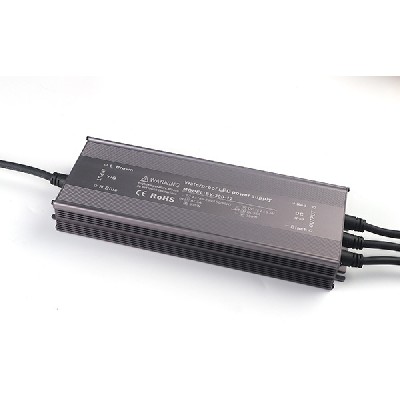

江门LED开关电源

  然而,在实际应用中,不容易找到满足电压值要求的电视装置。LED珠损坏主要是由于目前的过热所造成的内部。电视只能检测过电压不能检测过电流。这是很难选择适当的电压保护点,这种设备不能在实际使用中产生。

  3选择自恢复保险丝

  自恢复保险丝又称为高分子聚合物正温度热敏电阻PTC,是由聚合物与导电粒子。经过处理后,导电粒子形成高分子导电通路中的链。当(或组件在正常环境温度),PTC自恢复保险丝是通过正常工作电流的电阻低的状态;当电路中有异常的电流通过(或环境温度升高),大电流(或环境温度升高的热量由聚合物迅速膨胀,产生切断导电粒子组成的导电通路,自恢复保险丝是在高阻抗状态;当电路中过电流(高温)消失后,聚合物的冷却LED驱动电源www.leadwayled.com,体积恢复正常,导电粒子形成导电通路,PTC自恢复保险丝具有初步的低阻抗状态。在正常工作状态下的自恢复保险丝管的热是非常小的,异常状态在其高的耐热性,限制了电流通过它起到保护作用。在特定的电路中,你可以选择:

  并联保护。一般LED灯分为多个串联连接的分支。我们能保护加在各支路前PTC元件。这种方法的优点是精度高,可靠性好。

  一般保护。保护整个光加在所有光珠前PTC元件。这种方法的好处是简单的,而不是占体积。对于民用产品,这种保护的结果在实际使用中仍然令人满意。

        文章源自:江门LED开关电源    http://www.gdsaiya.com
